推進式攪拌器外形結構圖和詳細參數表
前面根據相關行業資料和標準整理了《槳式攪拌器常用參數表》，以下匯總表是同樣方式匯總的推進式攪拌器的詳細參數表，供選型指導用。

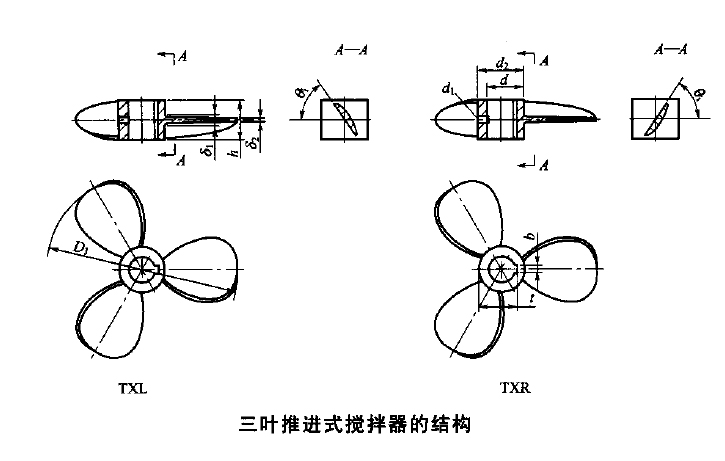

推進式攪拌器外形結構圖
推進式攪拌器常用參數表
|
常用尺寸 |
常用運轉條件 |
常用介質粘度范圍 |
流動狀態 |
備注 |
|
d/D=0.2～0.5(以0.33居多) p/d=1,2 Bn=2,3,4(以3居多) p－螺距 |
n=100～500 r/min v=3～15m/s |
小于2Pa·s |

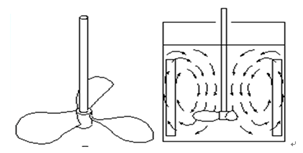

軸流型，循環速率高，剪切力小。 采用擋板或?qū)Я魍矂t軸向循環更強。 |
最高轉速可達1750r/min:最高葉端線速度可25m/s。 轉速在500r/min以下，適用介質粘度可達50Pa.s。 |
注：n－轉速；v－葉端線速度；Bn－葉片數；d－攪拌器直徑；D－容器內徑：θ－折葉角；p－螺距

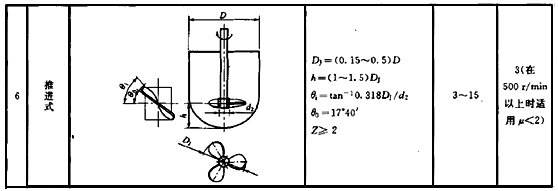

附表1 H/GT3796.1 -2005行業標準《攪拌器型式及基本參數》

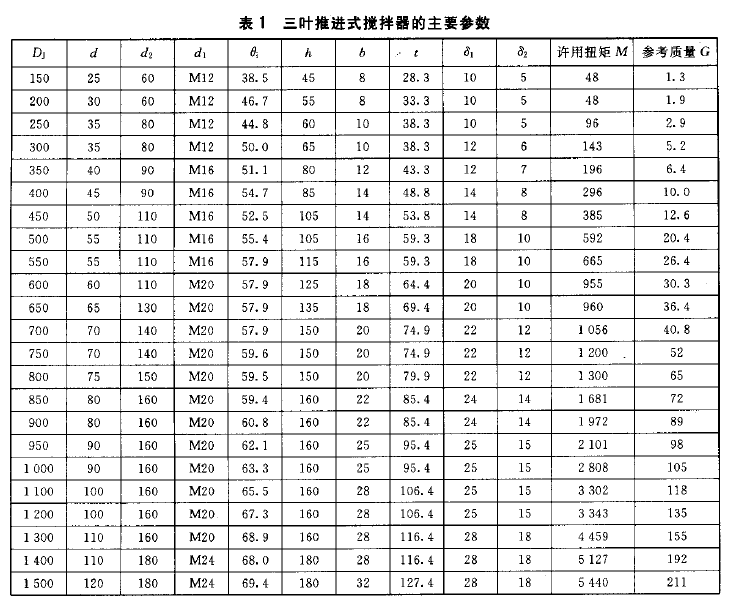

附表2 HGT2796.8-2005行業標準《推進式攪拌器》
（請根據具體情況參考使用，選型時請向?qū)I(yè)人員咨詢。資料來源于網絡，由中實三水科技整理）
